はじめに
土木・測量業界で3次元データを扱う際、よく耳にする「LandXML」という言葉。
近年推進されている「BIM/CIM」や「i-Construction」に伴い、設計データや測量データの納品・交換フォーマットとして非常に重要な役割を担っています。
この記事では、LandXMLの基本的な概要から、どのようなデータが含まれているのか、そして専用ソフトがなくても手軽にデータの中身を確認する方法について分かりやすく解説します。
LandXMLとは？
LandXMLは、土木工学や測量分野のデータ（地形、線形、区画など）を記述するためのオープンな標準データフォーマットです。

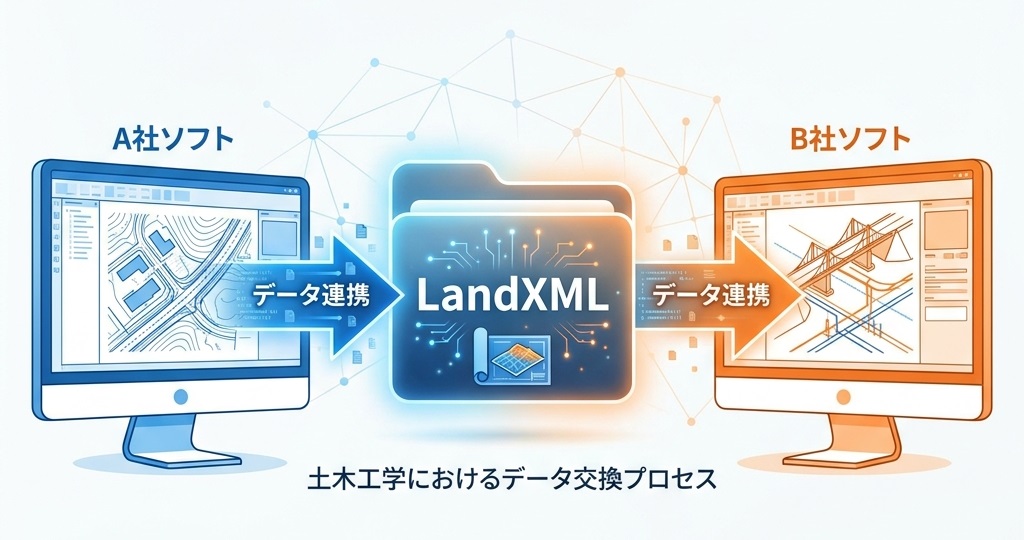

特定のソフトウェア（CADソフトなど）に依存しない「XML形式（テキストベースのマークアップ言語）」で作られているため、A社のソフトで作成した設計データをB社のソフトで読み込むといった異なるソフトウェア間でのデータ連携（互換性）を容易にするのが最大の特徴です。
BIM/CIM・i-Constructionにおける重要性
日本の建設業界、特に国土交通省が進める「i-Construction」において、ICT建機での施工（情報化施工）や、3次元設計データの電子納品における標準フォーマットとしてLandXMLが採用されています。
（※日本国内の独自の運用基準に合わせた「J-LandXML」という仕様も策定されています。）
これにより、測量から設計、施工、維持管理に至るプロセスのあらゆる段階で、シームレスに3Dデータを受け渡すことが可能になりました。
LandXMLにはどんなデータが含まれている？
LandXMLファイルの中には、主に以下のようなデータが格納されています。

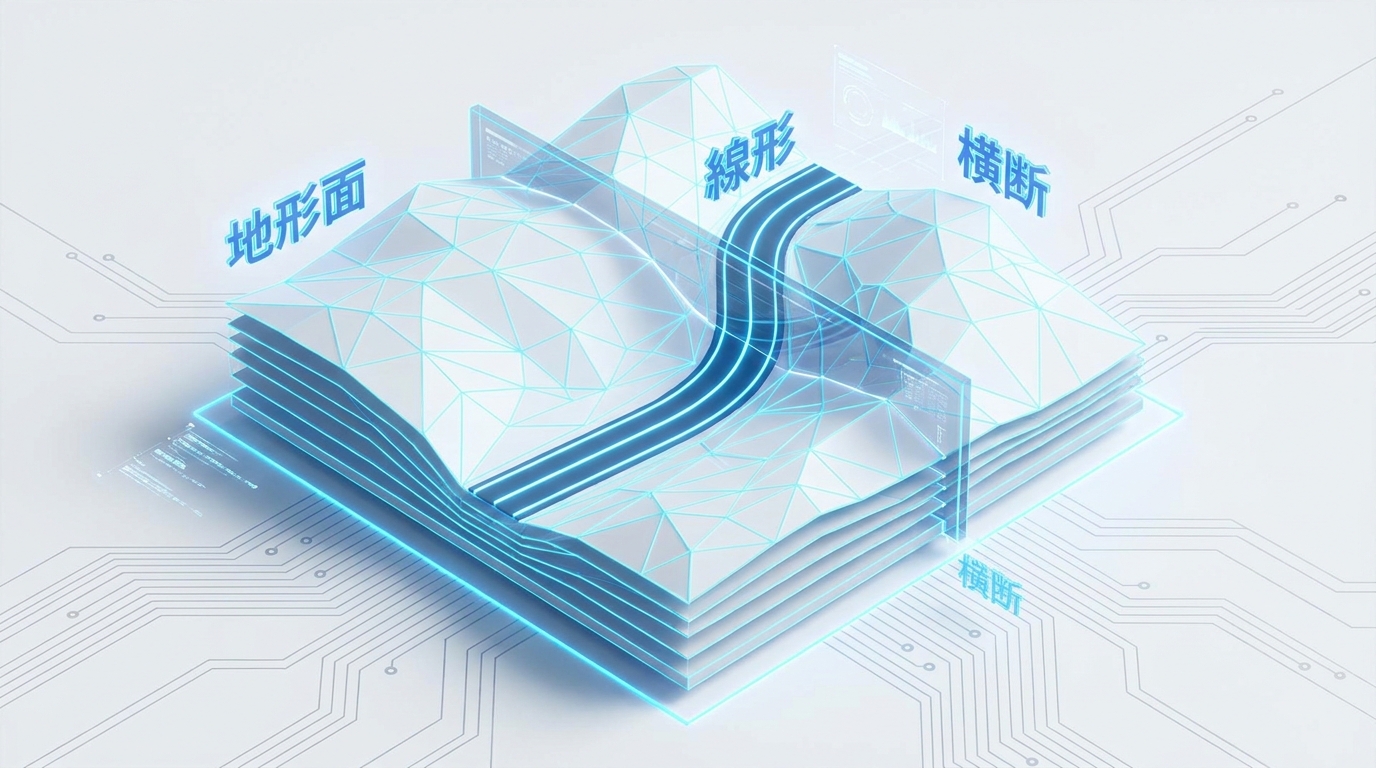

- Surfaces（地形面・TINデータ）
- 測量で取得した現況地形や、設計した計画地形の3次元サーフェス（面）データです。点と点を結んだ三角形の網目（TIN）で表現されます。
- Alignments（線形データ）
- 道路や河川の中心線などのデータです。平面線形や縦断線形といった情報が含まれます。
- Cross Sections（横断データ）
- 中心線に対する横断方向の形状データです。
- Parcels（区画・用地データ）
- 土地の境界や面積などの情報です。
ファイル自体はテキストデータなので、メモ帳などのテキストエディタで開いて中身の数値を直接見ることも不可能ではありませんが、データ量が膨大になるため、通常は専用のビューアやCADソフトを使用して視覚的に確認します。
LandXMLの中身を手軽に確認するには？
LandXMLファイルを受け取ったものの、「手元に高価な3DCADソフトがない」「少しだけ地形データの中身を確認したい」といった場面はよくあります。

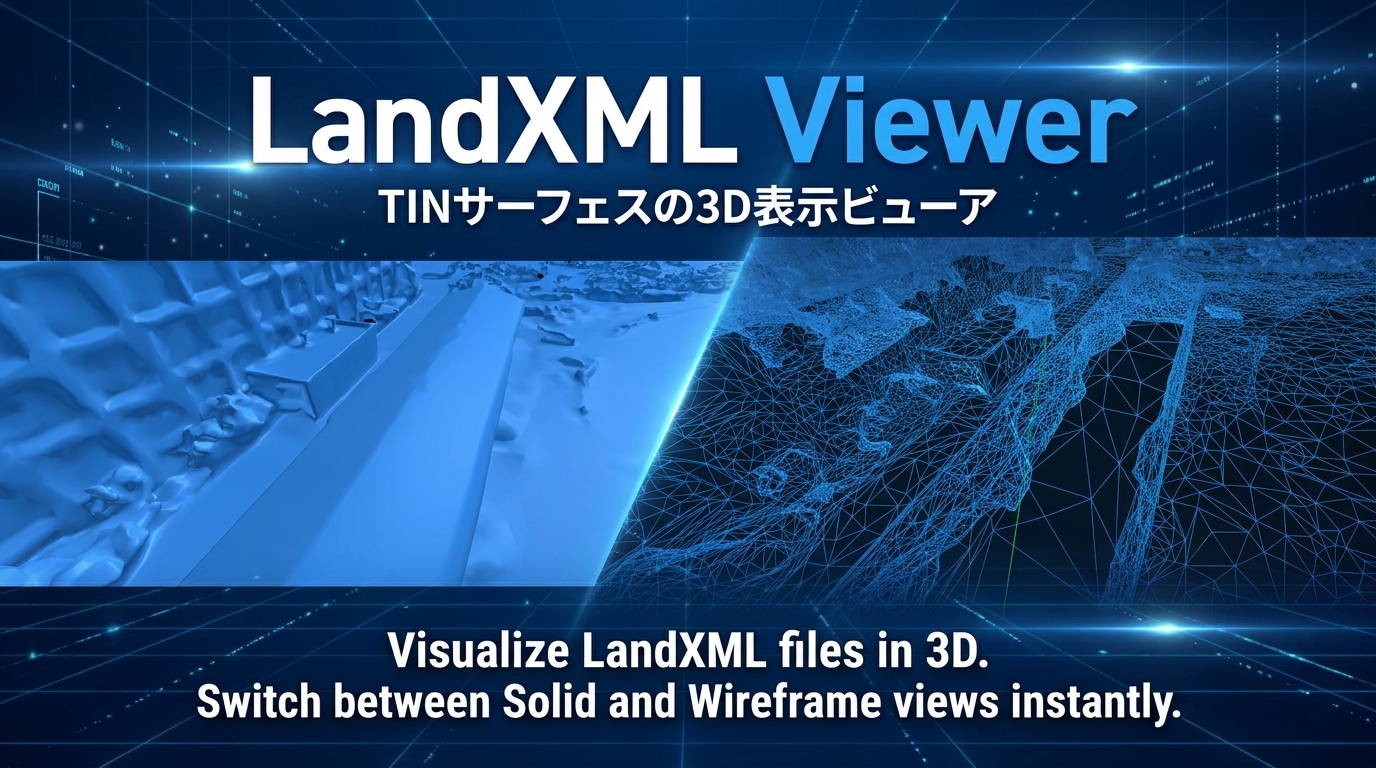

そんな時におすすめなのが、ブラウザ上で手軽にLandXMLのデータを読み込んで3D表示できるLandXML Viewerです。
LandXML Viewerの特徴
- インストール不要：Webブラウザがあればすぐに使えます。
- 直感的な操作：ファイルを選択して読み込み、マウス操作でグリグリと3Dモデルを回転・拡大縮小して確認できます。
- 動作が軽量：確認のために重いCADソフトを立ち上げる必要がありません。
「納品されたLandXMLデータが正しく作られているかサクッと見たい」という方は、ぜひ一度試してみてください。
まとめ
LandXMLは、これからの土木・建設業界のDX（デジタルトランスフォーメーション）において欠かせないデータフォーマットです。
データの中身を正しく理解し、用途に合わせて手軽なビューアやCADソフトを使い分けることで、業務の効率を大きく向上させることができます。
LandXML Viewerを使って、お手元のデータを確認してみましょう！
